產品描述
除砂器(鉆井液除砂器)是鉆井液固相控制系統中的二級固控設備,是穩定、調節鉆井液技術指標的重要設備之一。根據旋流器直徑的大小不同,分為旋流除砂器和旋流除泥器。一般8″以上的旋流器組合稱為除砂器,常用的是8”、10″、12″旋流器,主要用于分離鉆井液中粒度為47-76μm的固相顆粒。根據客戶要求處理量的大小,選擇幾組旋流器組合成除砂器。
該除砂器適用于ZJ70,ZJ50和ZJ40各類石油鉆機,它可與鉆井液密閉循環系統配套使用。除油氣田鉆井外,該除砂器還廣泛應用于非開挖水平鉆井、地熱鉆井、連續墻工程、打樁及盾構工程中的泥漿凈化。
除砂器優勢
1.旋流除砂器選用聚氨酯材料的旋流器,使用壽命長
2.不銹鋼過濾篩網,使用壽命長
3.高質量自振動電機
4.采用卡箍式連接,安裝簡單快捷,易于維護
5.對稱的進液機構使旋流分配合理、工作穩定
6.可以根據客戶需求,生產配置不同規格不同處理量的除砂器

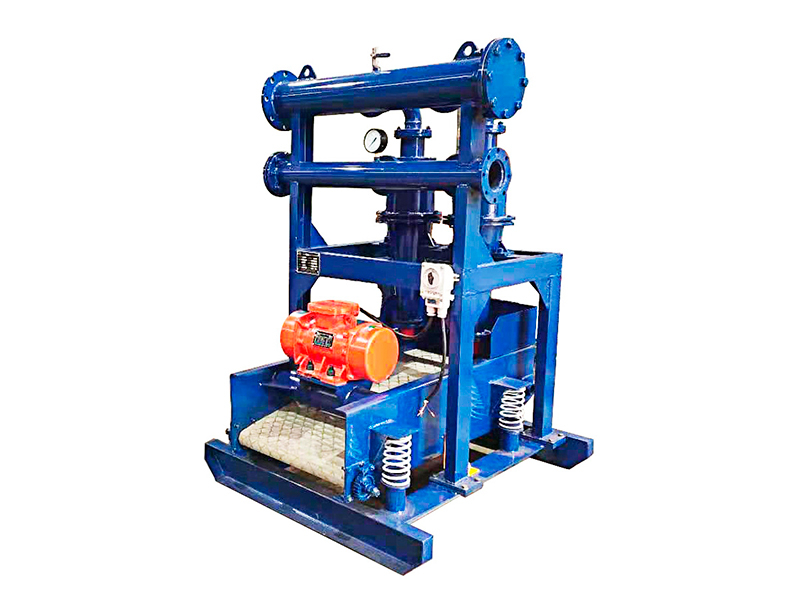

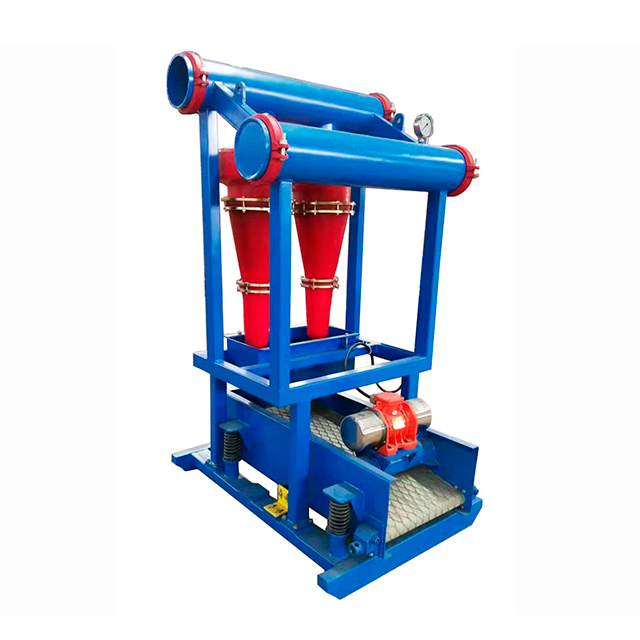

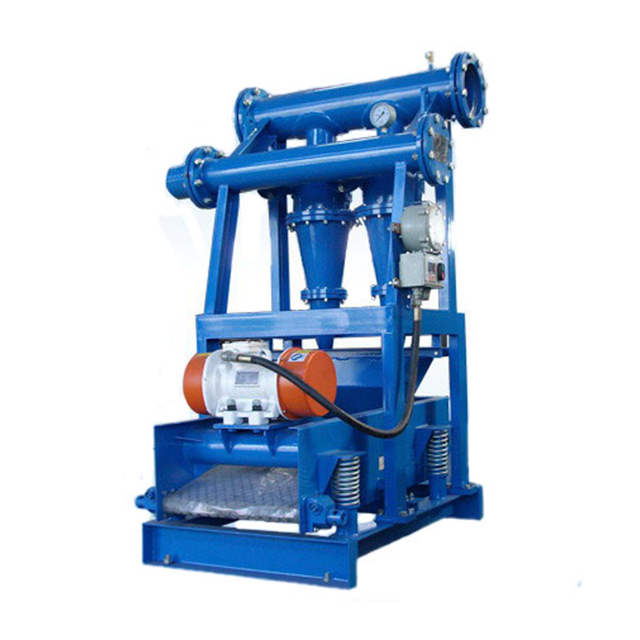

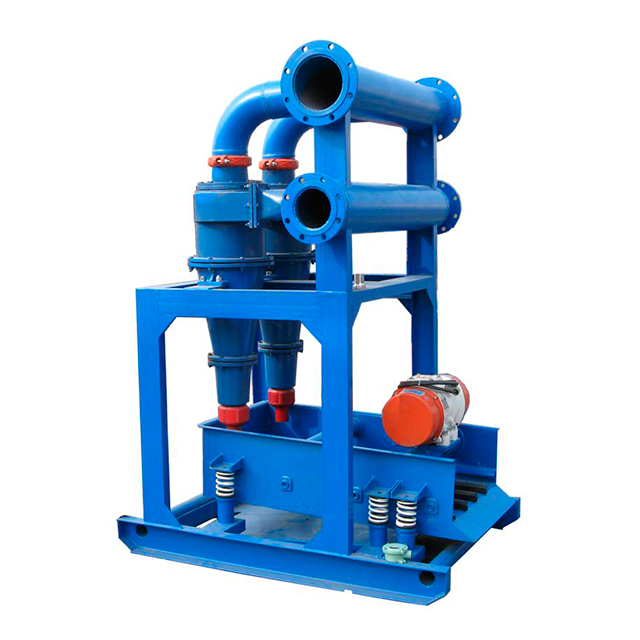

現場圖片
產品參數
HCS系列除砂器技術參數
型號 | HCS250S | HCS200×2S | HCS250×2S | HCS300×2S |
處理量 | 50 m3/h | 100 m3/h | 200 m3/h | 240 m3/h |
旋流器直徑 | 250mm(10”) | 200mm(8”) | 250mm(10”) | 300mm(12”) |
旋流器數量 | 1 | 2 | 2 | 2 |
分離粒徑 | 44~74μm | 44~74μm | 44~74μm | 44~74μm |
電機功率 | 0.5 kw | 0.5 kw | 0.5 kw | 0.75 kw |
適用行業 | 小于100米的水井 | 水平定向鉆井 | 4000米石油鉆井 | 5000以上石油鉆井 |
配套砂泵 | SB4×3-15kw | SB5×4-22kw | SB8×6-55kw | SB8×6-75kw |
重量 | 550kg | 750kg | 800kg | 1100kg |
外形尺寸 | 1500×800×1800 mm | 1500×1200×1800 mm | 1500×1300×1800 mm | 1500×1500×1800 mm |
