油田鉆井

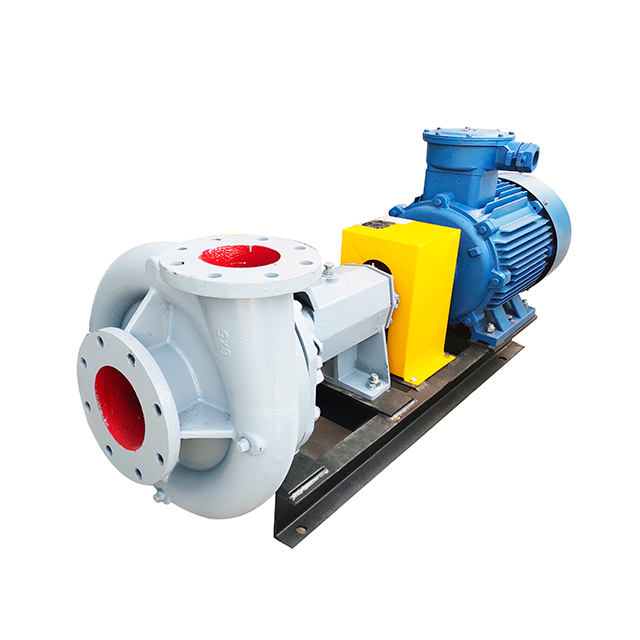

臥式砂泵

臥式砂泵又稱離心泵,是固控設備.固控系統中的主要供給泵,因此又稱泥漿砂泵、鉆井液砂泵、固控砂泵、SB砂泵.

  • 300方超大大流量輸送能力
  • 過流部件耐磨耐腐蝕材質
  • 機械密封,使用壽命延長6倍
  • 公制和英制兩種接口,滿足國內外用戶需求
  • 6大系列,24種規格,適用于不同行業
狀態:
數量:

產品描述

西安恒聯臥式砂泵(又稱:鉆井液離心泵)與普通泵相比,該泵泵體重而結實,經久耐用,因其強度特殊,故壁厚也比一般泵要厚些,壽命也相對較長。該泵為離心設計,葉輪與泵體的軸向間隙均相同。該泵可抽送流線型液體,甚至斷流。泵體為環形流道,可消除渦流和汽蝕,亦可減輕軸承的徑向載荷。由于該泵進口管徑合理,故其需要吸入壓力較低。泵體密封處采用凹槽結構以防止液流脫離葉輪。

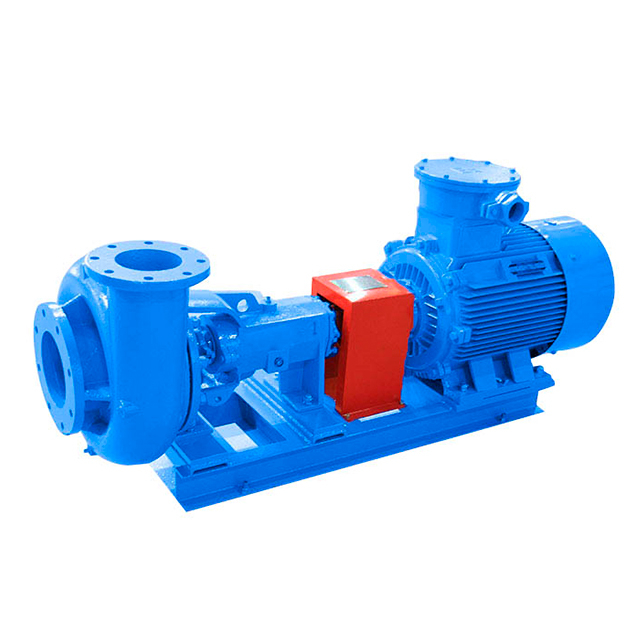

砂泵

砂泵優勢

1.300方超大流量輸送能力

2.過流部件耐磨耐腐蝕材質

3.機械密封,使用壽命延長6倍

4.公制和英制兩種接口,滿足國內外用戶需求

5.6大系列,24種規格,適用于不同行業

砂泵葉輪

該砂泵葉輪為開式,可排除封閉式葉輪中出現的回流現象,此葉輪的設計可減少渦流、降低徑向和軸向載荷(壓力),使液流能平穩流動。因無需一般泵的高壓沖洗,故泵體的磨損也相對較小。該葉輪的設計允許從葉輪出來的液流與回液混和以減小泵的磨損。開式葉輪具有非外露葉輪螺母或軸螺紋,裝上葉輪后,螺紋的保護是通過一“0”型圈來實現的。該泵及葉輪的設計與普通泵相比,大大提高了使用壽命。

砂泵軸

該砂泵軸直徑較大,當承受重載時,可將彎曲度減小,從而相應地延長了填料的壽命。當由填料引起的磨損時,只需更換軸套,不必更換整軸。軸套和機封的更換不必將軸從泵上拆下來。

該砂泵軸承維修方便,外軸承總成是由兩個具有高負荷旋轉的向心止推軸承組成的;內軸承為一個重型雙列球軸承,能承受較高的徑向負載,以補償使用大葉輪和重載條件。該泵只許使用好的軸承。

填料箱壓蓋將密封與填料箱的功能融為一個可更換的整體,一支螺栓安裝在與填料箱相對應的中開面上。填料箱內可用填料或機封進行密封,此中分(開)式設計使得更易接觸軸套。此機封為采用好的材料做成的,再加之優化設計,故其具有良好的工作性能。

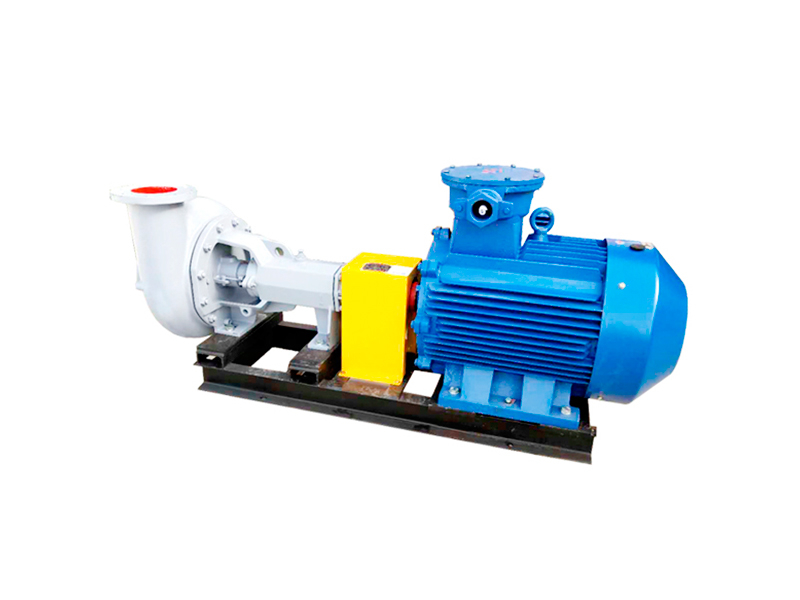

砂泵砂泵

該砂泵的機封擁有10多個驅動片,其厚度要比市場上其它機封厚25~50%,因此相應地減小了機封外座上的應力。該機封所有的金屬部件均為316不銹鋼制成,彈性材料為氟化橡膠做成,動環和靜環密封端面均為碳化鎢。

該砂泵過流部件包括填料箱、葉輪和泵體。它們均采用球墨鑄鐵做成,具有優良的性能。這些部件經過加工并檢驗后,需進行淬火和熱處理,使其達到一定的硬度(HRC40~44),這樣不僅使泵能適應惡劣環境,而且大大提高了泵的工作壽命。

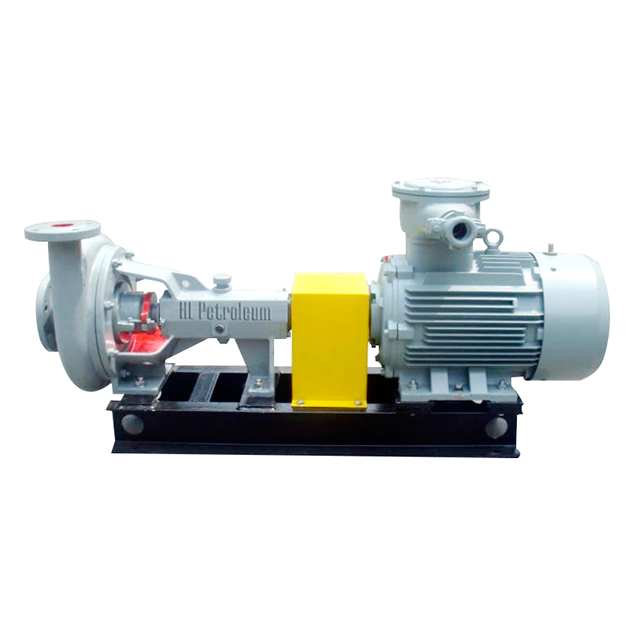

砂泵


產品參數

SB系列砂泵技術參數

型號


流量

(m3/h)

揚程

(m)

效率

(%)

汽蝕余量

(m)

功率

軸功率

(kw)

電機

(kw)

SB8×6×14

320

40

65

4.0

53.63

75

SB8×6×13

290

33

64

4.5

40.7

55

SB8×6×12

270

28

64

4.5

32

45

SB6×5×14

200

40

62

3.2

35.1

55

SB6×5×13

180

34

60

3.0

27.8

45

SB6×5×12

160

30

60

3.0

22

30

SB6×5×11

200

21

62

2.5

18.5

30

SB6×5×9

160

12

58

3.0

9.02

15

SB5×4×14

120

40

56

4.6

23.3

37

SB5×4×13

90

40

56

4.5

175

30

SB5×4×12

90

30

56

4.5

13.1

22

SB5×4×11

90

24

56

4.5

10.5

18.5

SB5×4×10

85

20

56

4.2

8.4

15

SB5×4×9

80

19.5

54

4.5

7.9

15

SB4×3×13

50

40

48

4.5

11.3

18.5

SB4×3×12

45

30

47

4

7.8

15

SB4×3×11

45

24

46

4

6.4

11

SB3×2×13

25

35

40

3

5.9

11

SB3×2×12

23

29

39

3

5.1

7.5

SB3×2×11

20

23

39

3

3.2

5.5

SB8×6×14、SB8×6×11兩種型號的離心泵主要用于給除砂器、除泥器、混漿漏斗、泥漿泵提供一定的排量和壓力。

SB6×5×14、SB6×5×11兩種型號的離心泵主要用于車裝鉆機。

SB4×3×13的離心泵主要與計量罐配套使用,又稱計量泵。

SB3×2×13的離心泵主要與水罐或水冷卻系統配套使用,又稱清水泵。

砂泵.pdf   歡迎大家下載
